产品编号：3415471614
产品名称：X.B系列摆线针轮减速机
产品类别：摆线针轮减速机系列
产品型号：X.B系列

摆线针轮减速机是一种采用摆线针齿啮合行星传动原理的传动机型，是一种理想的传动装置，具有许多优点，用途广泛，并可正反运转。 技术参数： 功 率：0.18KW～55KW 转 矩：70N·m～20000N·m 传动比： 单级：11-87 双级：121-5133 三级：6545-446571 xl型 xld型 xlk型 xw型 xwdy型 xwk型 摆线针轮减速机的特点：（行星传动原理介绍） 减速比大和效率高 单机减速时速比就能达1：87，若采用多级减速比，减速比则更大，效率在90%以上。 运行平稳，噪声低 摆线针齿啮合齿数较多，重迭系数大以及具有机械平衡的原理，使振动和噪声限制在最小程度。 使用可靠，寿命长 因主要零件是高碳铭钢经淬火处理（HRC58-62），且运转接触采用滚动摩擦，基本上无磨损，所以经久耐用。 结构紧凑、体积小 由于采用了行星传动，输入轴与输出轴在同一轴心上，使其机型获得尽可能小的尺寸。 设计合理、维修方便，容易分解安装，最少零件个数以及简单的润滑，使摆线针轮减速机深受用户的信赖。 摆线减速机型号： 单级机型有：2 3 4 5 6 7 8 9 10 11 其减速比有：11 17 23 25 29 35 43 59 71 87 双级机型有：42 53 63 74 84 85 95 106 其减速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 5133

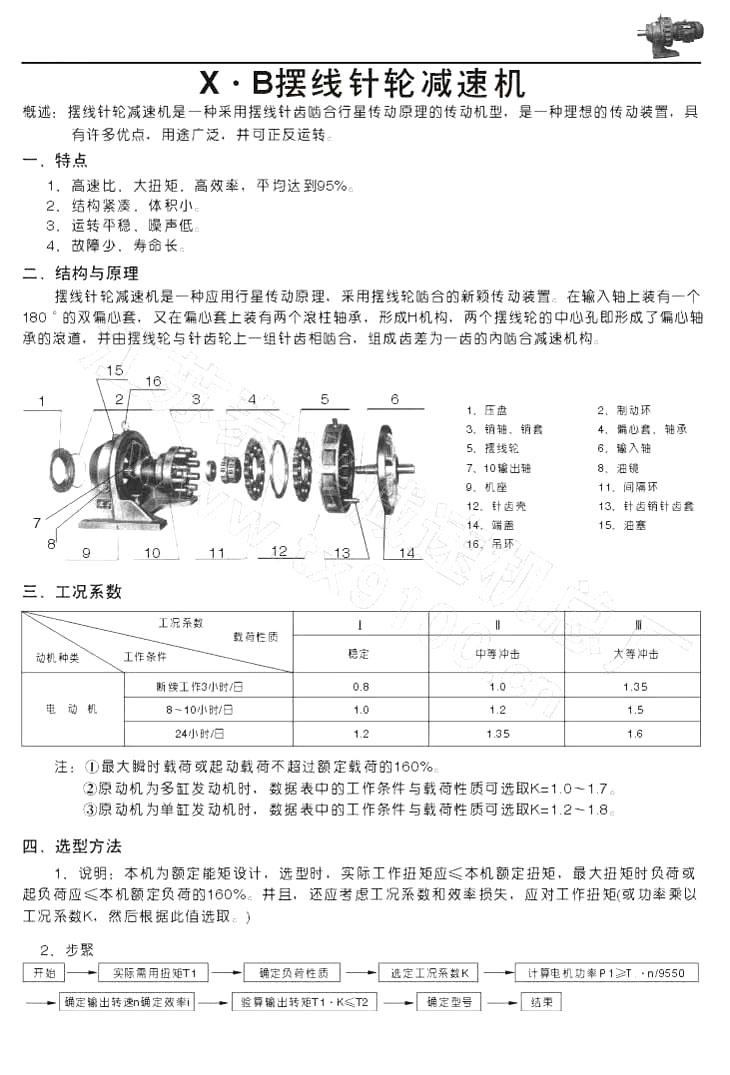

X.B摆线针轮减速机特点结构与原理工况系数选型方

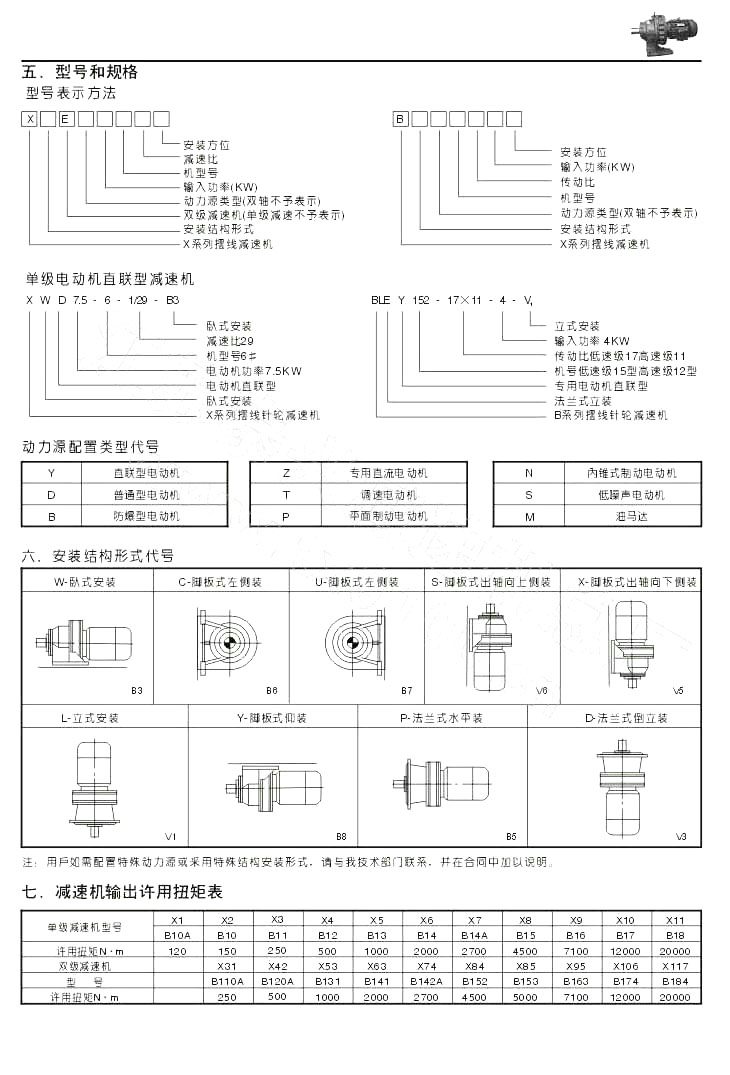

机型号和规格表示法安装结构形式代号减速机输出许用扭矩表

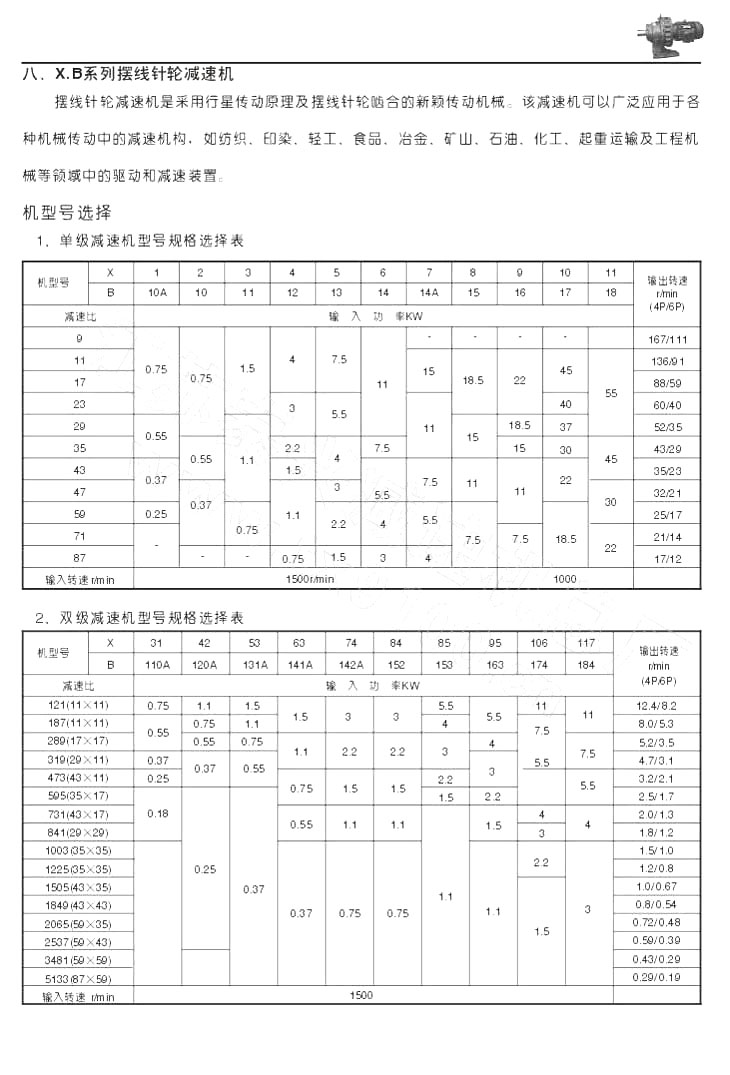

X.B摆线针轮减速机说明单级减速机型号规格选择表双级减速机型号规格选择表

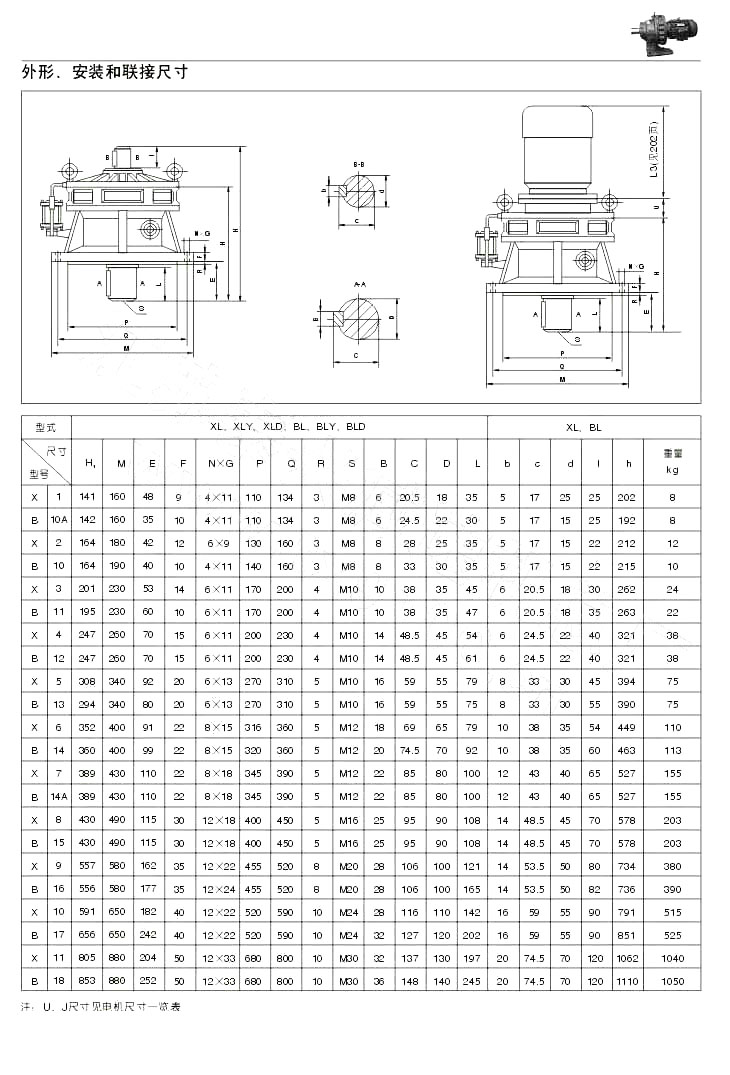

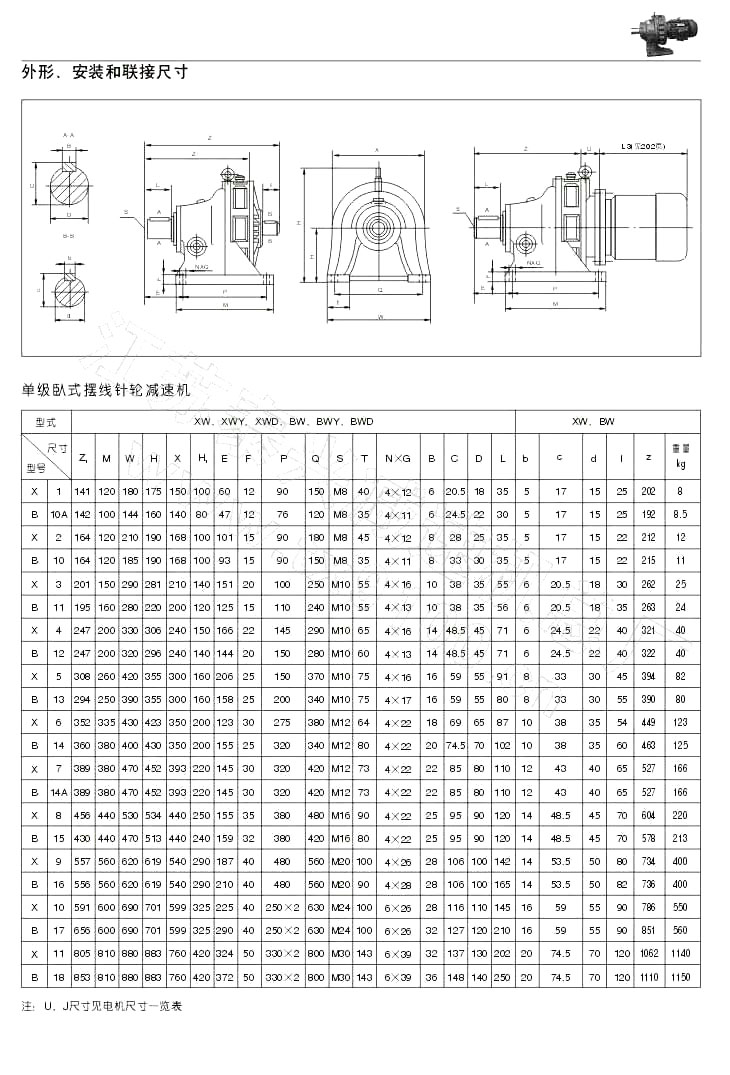

X.B摆线针轮减速机外型图，安装和联结尺寸X . B摆线单级卧式针轮减速机外型图，安装和联结尺寸 27

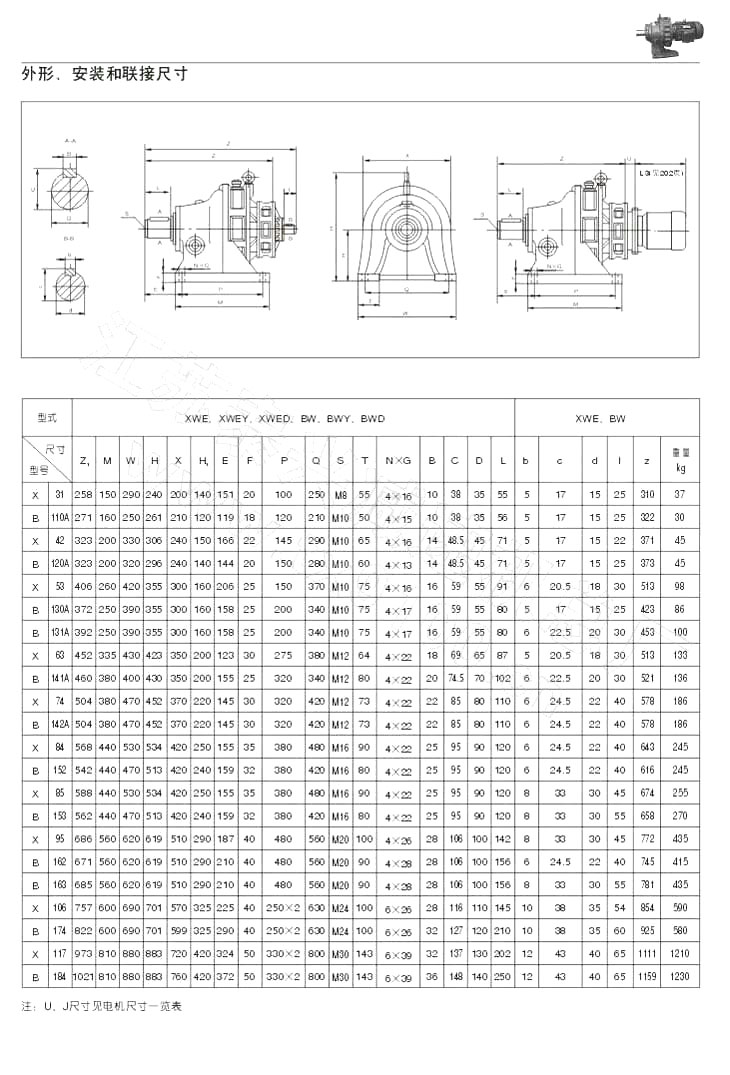

X.B摆线针轮减速机外型图，安装和联结尺寸二 28

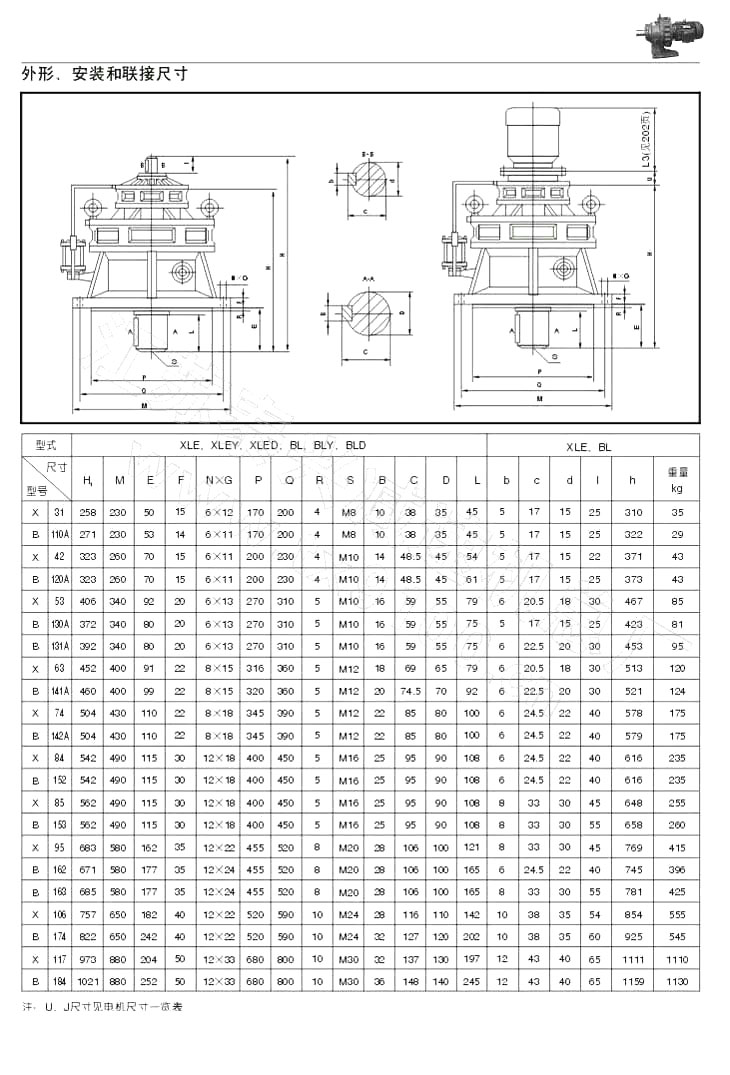

X.B摆线针轮减速机外型图，安装和联结尺寸三

X.B摆线针轮减速机外型图，安装和联结尺寸四
